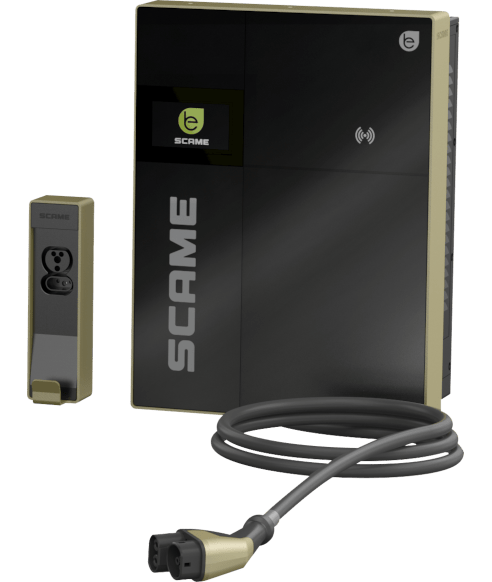

Sono equipaggiato con un cavo munito di connettore CCS2 o CHAdeMO oppure di due cavi muniti rispettivamente di connettore CCS2 e CHAdeMO.
![Wall Box BE-D Scame](/documents/20125/1253483/serie-be-d_582.png/c40c89e2-d7af-0b74-4c72-cbb198663a2c?t=1672419070006&download=true)
Modalità BE-D
![Modalità di accesso FREE](/documents/20125/1253756/Free_249.png/63de56b3-48bd-b938-7845-8cd5bf1b1691?t=1672419223455)
In altre parole, non è necessaria un'identificazione esplicita dell'utente per, ad es., avviare o interrompere le sessioni di ricarica. Il lettore di schede RFID integrato è quindi disattivato.
In tal caso non è necessaria alcuna identificazione esplicita dell'utente per avviare o interrompere le sessioni di ricarica.
Il lettore di schede RFID integrato è quindi disattivato. I Wall Box BE-D in modalità di accesso FREE sono la scelta ideale per l'installazione in ambienti che non richiedono un accesso controllato in quanto l'utilizzo è normalmente limitato a poche persone... Leggi tutto +
![Modalità di accesso con AUTENTICAZIONE](/documents/20125/1253756/WebNet_249.png/61e1b4c8-4221-c6b3-9a4c-c4160c8ef9ef?t=1672419223660)
- Autenticazione tramite User Cards* (Net Local) | in tal caso il lettore RFID è abilitato
- Autenticazione monitorata e controllata da un stazione centrale tramite il protocollo OCPP 1.6. In questa situazione sono supportati tutti i casi d'uso tipici delle piattaforme di ricarica, come la fatturazione, le prenotazioni dei caricatori e l'identificazione remota tramite un'app mobile.
- Autenticazione tramite User Cards* (Net Local) | in tal caso il lettore RFID è abilitato
- Autenticazione monitorata e controllata da un stazione centrale tramite il protocollo OCPP 1.6. In questa situazione sono supportati tutti i casi d'uso tipici delle piattaforme di ricarica, come la fatturazione, le prenotazioni dei caricatori e l'identificazione remota tramite un'app mobile.
* La registrazione delle User Cards abilitate avviene direttamente nello Scame Management System delle singole unità I Wall Box in modalità accesso con AUTENTICAZIONE sono la scelta definitiva in tutti quei casi in cui l'impianto deve essere monitorato e gestito da remoto.... Leggi tutto +
![](/documents/20125/1253175/Star.png/188abdf2-aa96-fa51-1169-47de5f1e509e?t=1672863747409&download=true)
![](/documents/20125/1253175/Energy.png/ea91305d-d509-ed3b-b96a-8cdc9f26e4df?t=1672242317101&download=true)
![](/documents/20125/1253175/Message.png/3c2363de-2f52-e487-3e51-bc099ee4c9b4?t=1672242316827&download=true)
Scheda Tecnica | BE-D
Stazioni di ricarica Wall Box BE-D
Scheda Tecnica di Serie
Descrizione
BE-D è una gamma di stazioni da parete per la ricarica in corrente continua DC con potenza di 25 kW ed equipaggiate con un cavo munito di connettore CCS2 o CHAdeMO oppure di due cavi muniti rispettivamente di connettore CCS2 e CHAdeMO, fissabili su specifici supporti a parete quando non in uso.
L'interfaccia utente è garantita da un display TFT touch screen.
Disponibili con accesso riservato solo ad utenti autorizzati, le stazioni di ricarica della Serie BE-D, munite di connettività Ethernet–WiFi-2/3/4G, possono essere gestite tramite il Management System proprietario di Scame oppure possono essere collegate ad un E-Mobility Service Provider esterno tramite protocollo di comunicazione standard OCPP.
Realizzate in tecnopolimero esente da alogeni e impreziosite da una cornice in alluminio verniciato a polvere si caratterizzano per le linee pulite ed essenziali, firmate Trussardi+Belloni Design, che le rendono la scelta ideale in qualsiasi contesto.
Uno specifico supporto scatolato in acciaio verniciato a polvere ne permette l’installazione a terra.
Caratteristiche Tecniche
- Tensione ingresso : 230/400V ac
- Corrente ingresso : 40A ac
- Frequenza : 50-60Hz
- Collegamento di ingresso : 3P+N+PE
- Connettori uscita : CHAdeMO e/o CCS2
- Tensione uscita : 150-500 Vdc / 150-1000 Vdc
- Corrente uscita : max 60A dc
- Efficienza : 94%
- Classe EMC : A
- Grado di protezione : IP54
- Temperatura d'impiego : -30/+45°C derating sopra +45°C
- Temperatura di stoccaggio : -30°C + 60°C
- Altitudine : 2500 m max
- Umidita (senza condensa) : da 5% a 95%
- Rumore acustico : < 55 db
- Materiale : Metallo verniciato
- Glow wire test : -
- Grado IK a 20°C : IK10
- Colore : Antracite
- Montaggio : A parete
- Soluzione salina : Resistente
- Raggi UV : Resistente
- Dimensioni (WxDxH) 594x252x794 mm
- Peso (appros.) 70 kg cavi esclusi
Dotazioni e funzionalità principali
- display TFT 7" touch screen con sensore di presenza
- lettore card RFID MiFare Classic /Plus / DESFire
- router LAN/Wi-Fi/4G
- local server wired con protocollo OCPP 1.6J
- pulsante di emergenza
- carica in modo 4 CHAdeMO e/o in modo 4 CCS2
- identificazione utente abilitato alla carica
- funzionamento in modalità di accesso FREE o tramite IDENTIFICAZIONE
- controllo remoto interfacciabile con OCPP Central Station
- predisposizione per collegamento network
Norme di Riferimento
- IEC/EN 61851-1 (Electric vehicle conductive charging system. Part 1: General requirement.)
IEC/EN 61439-7 (Low-voltage switchgear and control gear assemblies. Part 7: Assemblies for e.v. charging stations. )
Versioni
- Con cavo integrato e uscita CHAdeMo
- Con cavo integrato e uscita CCS2
- Con cavi integrati e uscite CCS2 e CHAdeMO (non simultanee)
